一、產品結構

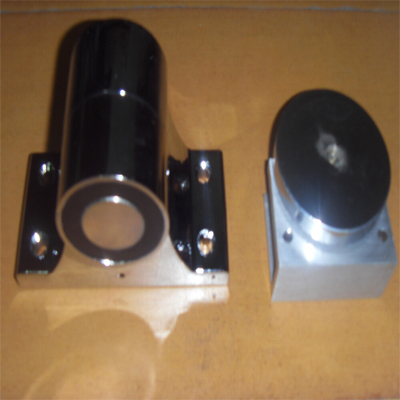

電磁門吸由吸盤和受力塊兩部分組成。吸盤安裝于墻面或地面上，受力塊安裝于防火門上。目前產品有地式（吸盤安裝于地面）和墻式（吸盤安裝于墻面）兩大類。

二、安裝型式與技術性能

吸盤安裝型		吸盤外形尺寸（長×寬×高）	電壓DC 12V 工作電流（A）	電壓DC 24V 工作電流（A）	最大相 對濕度	環境溫度
地面	彎頭式	90×90×150	≤0.2A	≤0.1A	≤95%	-25℃~+70℃
墻面	球拍式	115×80×48
	長筒式	95×95×108

三、產品接線說明

   12V電磁門吸：

二芯線：門吸的紅色線和黑色線分別接DC12V正、負極；

五芯線：二根φ.5㎜²的紅色線和黑色線分別接DC 12V正、負極；

黃色線為公共端狀態輸出；φ.2㎜²黑色線為常開狀態輸出；

綠色線為常閉狀態輸出。

24V電磁門吸：

二芯線：將門吸的兩根紅色線分別接DC24V正、負極；

五芯線：二根紅色線分別接DC 24V正、負極；

黃色線為公共端狀態輸出；黑色線為常開狀態輸出；

綠色線為常閉狀態輸出。

四、安裝注意事項

   1、地面安裝彎頭式時，應使用M6膨脹螺絲安裝牢固；

2、墻面安裝盒式時，可以在墻打Ф8～Ф10孔加木塞，將吸盤用木螺絲擰緊，或使用塑料

   膨脹膠釘安裝；

3、墻面安裝直筒式和球拍式時，上述兩種方法均可選用。
